陶熙硅烷偶联剂6032用于提高有机树脂与无机表面间粘合力的偶联剂.

特性和优点

• 提高粘接性

 • 良好的树脂润湿性

 • 提高复合材料干态和湿态的拉伸强度

 • 同时具有有机和无机反应性

组成

 • 阳离子苯乙烯胺官能硅烷

 • 40% 硅烷的甲醇溶液

应用

• 作为偶联剂，XIAMETER™ OFS-6032 硅烷可以用作聚合物中的添加剂，也可作为无机表面的预处理剂。

 • 本产品的特性包括有机和无机反应性、提高化学键接、良好的树脂润湿性、提高抗弯和抗拉强度。

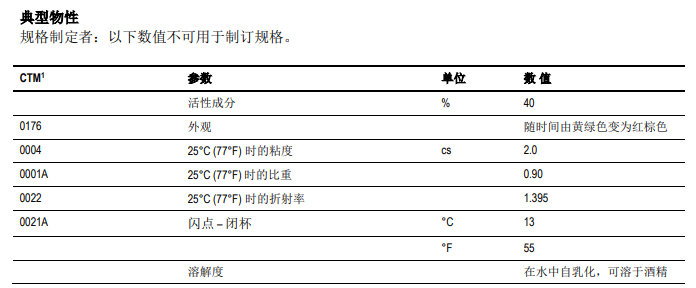

描述

XIAMETER OFS-6032 硅烷含有乙烯苄基和胺基有机官能团以及三甲氧硅烷基无机官能团。本产品存放于甲醇中。XIAMETER OFS-6032 硅烷同时具有有机和无机反应性，既能和有机聚合物反应，又能和玻璃等无机矿物表面发生反应。作为偶联剂，XIAMETER OFS-6032 硅烷既可以用作聚合物中的添加剂,又可以作为有机表面的预处理剂。XIAMETER OFS-6032 硅烷为乙烯苄基氯化物和乙烯二胺丙基三甲氧硅烷的反应产物。

使用方法

 XIAMETER OFS-6032 作为聚合物的添加剂或者无机表面的预处理剂使用，用以提高有机树脂与无机表面间的粘合力。
XIAMETER OFS-6032 可以 0.1~1.0%（重量比）活性硅烷含量的稀释水分散液形式应用于玻璃纤维等无机表面上。大多数的硅土颗粒矿物的处理方式是：首先用四份乙醇溶剂 (如 Dowanol PM) 稀释一份硅烷，然后用高剪切混合器混合。

硅烷的总浓度应当随无机底材的表面积而异。例如，表面积较大的填料所需的硅烷量多于表面积较小的填料。典型的浓度范围为 0.1% 至 1.0% (与无机材料的重量比)的活性成分。
经硅烷处理后，矿物或无机材料可以在 100 至 120°C (212 至 250°F) 温度下短暂烘干。这一烘干过程可以促使偶联剂中的硅烷醇凝结在无机表面上，从而使两种材料之间产生较强的粘结力。

 如果无机表面无法进行硅烷处理或需要昂贵的工艺，则可以将 XIAMETEROFS-6032 作为树脂添加剂使用。硅烷的需要量依据填料的填充量而变化。典型的使用浓度为 0.05 至 1.0%(与树脂的重量比)的硅烷。

XIAMETER OFS-6032 硅烷的有机官能团在接近 175°C (350°F) 的温度下可在空气中发生聚合反应的温度下可在空气中发生聚合反应。因此，应当避免硅烷长期暴露于此温度下。

当需要用稀释水溶液处理时，XIAMETER OFS-6032 硅烷可以直接以低浓度添加到水中，但其不会形成真正的溶液，而形成一种乳白色的乳液。虽然这种乳液是非常有效的偶联剂，但这会导致浸泡后乳液的稳定性产生问题。通过在酸性条件下 1在甲醇中预水解 XIAMETER OFS-6032 硅烷可以得到稳定的水溶液。预水解浓缩液可以在制备成水稀释液之前一个小时内制备，这种浓缩液可以在一周内保持稳定。建议根据需要制备预水解浓缩液并且存放不要超过数日。

预水解浓缩物的配方：

100 份 Z6032 硅烷，5 份冰乙酸，25 份水。

硅烷在一小时内可以完全溶解，并且这种溶液可以视为相当于 30% 活性的XIAMETER OFS-6032 硅烷。该溶液可以用水稀释成活性浓度为 0.1 至 0.5% 的溶液，专用于玻璃纤维。稀释后的水溶液可在较长的时间内保持稳定。

在热固性复合材料中的性能

XIAMETER OFS-6032 硅烷对于普通的热固性树脂，如聚酯、环氧和酚醛塑料等都广泛有效。作为环氧、聚酯和酚醛塑料层压材料中的一种玻璃纤维表面处理剂，XIAMETER OFS-6032 硅烷的性能数据如表 1 中所列。
